汽车电子产品EMC测试项目

一、EMC 测试概述

    电磁兼容性（Electromagnetic Compatibility，简称 EMC）是指汽车电子产品在其电磁环境中能正常工作，同时不会对该环境中的其他设备造成不可接受电磁干扰的能力。

    汽车电子产品具有比普通电子产品更严格的EMC测试标准，汽车电子制造商只有通过测试才能销售他们的产品，主要分为电磁发射测试（EMI） 和电磁抗扰测试（EMS） 两大类，以下将对各类别下的具体测试项目进行详细说明。

二、电磁发射测试（EMI）

    电磁发射测试主要用于检测汽车电子产品在工作过程中向外辐射或传导的电磁能量，确保其符合相关标准要求，避免对周围电子设备产生干扰。

（一）辐射发射测试（Radiated Emission, RE）

1. 测试目的：测量汽车电子产品在工作时通过空间向外辐射的电磁噪声，验证其辐射强度是否在标准规定的限值内，防止干扰车载收音机、导航系统、雷达等其他敏感设备。

2. 适用标准：国际标准如 ISO 11452-2（车辆零部件辐射发射测试）、CISPR 25（用于保护车载接收机的车辆零部件电磁骚扰限值和测量方法）；国内标准如 GB/T 18655（车辆、船和内燃机 无线电骚扰特性 用于保护车载接收机的限值和测量方法）。

3. 测试方法：

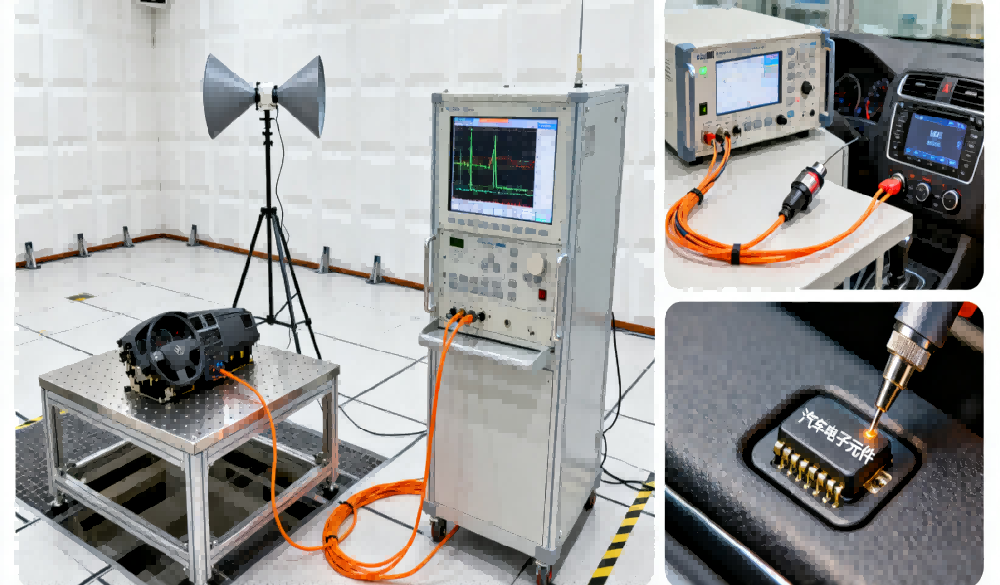

• 测试通常在全电波暗室中进行，暗室墙壁、地面和天花板均铺设吸波材料，可模拟自由空间环境，避免外界电磁信号干扰测试结果。

• 将被测设备（EUT）按照实际装车状态安装在模拟车身的金属台架上，连接必要的电源、信号线和负载，使其处于正常工作模式。

使用宽带天线（如双锥天线、对数周期天线）在规定的距离（常见 1m、3m）内，沿 EUT 的水平和垂直方向移动，接收 EUT 辐射的电磁信号，并通过频谱分析仪记录信号强度。

4. 判定依据：若测试记录的电磁信号强度在标准规定的频率范围内均不超过限值，则判定该项目合格；反之则不合格。

（二）传导发射测试（Conducted Emission, CE）

1. 测试目的：检测汽车电子产品通过电源线、信号线等传导路径向外部释放的电磁干扰，防止干扰车辆电源系统及其他通过线缆连接的电子设备。

2. 适用标准：同样遵循 CISPR 25、GB/T 18655、ISO 11452 等系列标准，不同标准对测试频率范围和限值有细微差异。

3. 测试方法：

• 测试在屏蔽室内进行，屏蔽室可阻断外界电磁信号进入，保证测试环境的电磁纯净度。

• 对于电源线传导发射，采用线路阻抗稳定网络（LISN） 连接 EUT 的电源输入端与电网，LISN 能为 EUT 提供稳定的阻抗，同时将 EUT 产生的传导干扰信号耦合到测量设备（如频谱分析仪）。

• 对于信号线传导发射，使用电流探头套在信号线外，感应信号线上的干扰电流，再通过频谱分析仪测量干扰电流的大小；或采用电压探头直接测量信号线两端的干扰电压。

测试过程中，需让 EUT 分别处于不同的工作状态（如待机、正常运行、高负载运行），全面采集不同工况下的传导干扰数据。

4. 判定依据：根据标准中对应频率段的传导发射限值，对比测量得到的干扰信号强度（电压或电流值），若所有测量值均低于限值，则合格；若存在任一频率点的测量值超出限值，即为不合格。

三、电磁抗扰测试（EMS）

    电磁抗扰测试用于评估汽车电子产品在受到外界电磁干扰时，能否保持正常工作性能的能力，是验证产品电磁 robustness 的核心测试项目。

（一）辐射抗扰测试（Radiated Immunity, RI）

1. 测试目的：模拟汽车电子产品在实际使用过程中受到的空间电磁辐射干扰（如来自其他车辆的雷达信号、路边基站的无线电信号等），检验其在该干扰环境下的工作稳定性。

2. 适用标准：主要依据 ISO 11452-2（辐射抗扰测试方法）、ISO 11452-9（车载天线附近的辐射抗扰测试）、GB/T 17619（机动车电子电器组件的电磁辐射抗扰性限值和测量方法）。

3. 测试方法：

• 测试在全电波暗室或横电磁波传输室（TEM Cell） 中开展。在全电波暗室中，通过功率放大器和发射天线向 EUT 辐射规定强度和频率的电磁信号；在 TEM Cell 中，利用传输室内部形成的均匀电磁场对 EUT 进行干扰。

• EUT 按实际装车方式安装，连接电源、负载及监测设备（如示波器、数据采集仪），实时监测 EUT 的工作状态和输出信号（如控制信号、数据信号）。

测试信号的频率范围覆盖汽车电子常见的干扰频率（通常为 30MHz-1GHz，部分场景需扩展至 6GHz），干扰强度按照标准规定的等级（如 3V/m、10V/m）施加，且需对不同极化方向（水平、垂直）的干扰信号分别进行测试。

4. 判定依据：根据产品规格书或标准中定义的 “性能判据”（如 A 判据：性能无任何下降；B 判据：性能有轻微下降但可自行恢复；C 判据：性能下降需手动恢复；D 判据：功能失效），若 EUT 在干扰环境下满足预设的性能判据，则判定合格；若超出判据要求（如出现功能失效），则不合格。

（二）传导抗扰测试（Conducted Immunity, CI）

1. 测试目的：模拟外界电磁干扰通过电源线、信号线等传导路径侵入汽车电子产品（如车辆启动时电源线上的瞬态脉冲、其他设备通过信号线耦合的干扰），评估产品抵抗此类传导干扰的能力。

2. 适用标准：常见标准包括 ISO 7637-2（道路车辆 由传导和耦合引起的电骚扰 第 2 部分：沿电源线的电瞬态传导）、ISO 11452-4（传导抗扰测试方法）、GB/T 21437-2（道路车辆 由传导和耦合引起的电骚扰）。

3. 测试方法：

• 电源线传导抗扰：通过脉冲发生器或信号发生器结合耦合 / 去耦网络（CDN），将标准规定的干扰信号（如瞬态脉冲、正弦波干扰）注入到 EUT 的电源线路中。耦合 / 去耦网络的作用是将干扰信号有效耦合到 EUT 侧，同时防止干扰信号回流到电网，影响测试设备和其他电路。

• 信号线传导抗扰：采用电流注入探头将干扰信号注入到 EUT 的信号线上，或通过电压注入法直接在信号线与地之间施加干扰电压。测试过程中，需根据信号线的类型（如模拟信号、数字信号、CAN 总线信号）选择合适的注入方式和干扰参数。

全程通过监测设备观察 EUT 的工作状态，记录是否出现异常（如数据传输错误、控制指令延迟、功能中断等）。

4. 判定依据：与辐射抗扰测试类似，根据预设的性能判据评估 EUT 的表现。若在注入干扰信号期间及干扰结束后，EUT 能保持正常工作或满足性能判据要求，则合格；否则不合格。

（三）静电放电抗扰测试（Electrostatic Discharge, ESD）

1. 测试目的：模拟人体或物体在接触汽车电子产品时产生的静电放电现象（如驾乘人员触摸车载显示屏、按钮时的静电释放），检验产品对静电干扰的抵抗能力，避免静电导致产品损坏或功能异常。

2. 适用标准：遵循 ISO 10605（道路车辆 静电放电测试）、GB/T 19951（道路车辆 静电放电测试）。

3. 测试方法：

• 测试在静电放电测试室内进行，室内需控制湿度（通常为 30%-60%）和温度，以保证静电放电的稳定性和重复性。

• 采用静电放电发生器按照标准规定的放电方式（接触放电和空气放电）对 EUT 进行测试：

• 接触放电：将放电发生器的探头直接接触 EUT 的金属外壳或可接触的导电部分，施加规定电压（常见 ±2kV、±4kV、±8kV）的静电脉冲。

• 空气放电：当 EUT 表面为绝缘材料时，将放电发生器的探头靠近 EUT 表面（距离通常为 5mm-10mm），让静电在空气间隙中击穿放电，放电电压一般高于接触放电（如 ±4kV、±8kV、±15kV）。

测试需覆盖 EUT 的所有可接触表面和缝隙，每个测试点至少进行 10 次正脉冲和 10 次负脉冲放电，同时监测 EUT 的工作状态。

4. 判定依据：若 EUT 在静电放电后无永久性损坏，且能立即恢复正常工作或在规定时间内自行恢复，满足性能判据要求，则判定合格；若出现元件烧毁、功能无法恢复等情况，则不合格。

（四）电快速瞬变脉冲群抗扰测试（Electrical Fast Transient/Burst, EFT/B）

1. 测试目的：模拟汽车电子系统中开关动作（如继电器触点弹跳、电机启动 / 停止）产生的快速瞬变脉冲群干扰，此类干扰具有上升时间快、脉冲频率高、能量低的特点，易通过电源线或信号线侵入设备，导致产品逻辑错误或数据丢失。测试旨在验证 EUT 对这类干扰的抗扰能力。

2. 适用标准：依据 ISO 11452-3（道路车辆 电快速瞬变脉冲群抗扰测试）、GB/T 21437-3（道路车辆 电快速瞬变脉冲群抗扰测试）。

3. 测试方法：

• 测试在屏蔽室或普通实验室（需确保环境电磁噪声较低）中进行，通过电快速瞬变脉冲群发生器结合耦合 / 去耦网络，将脉冲群干扰信号注入到 EUT 的电源线、信号线或接地线上。

• 标准规定的脉冲群参数包括：脉冲上升时间（通常为 5ns）、脉冲宽度（通常为 50ns）、脉冲重复频率（常见 100kHz、500kHz）、干扰电压等级（如 ±2kV、±4kV）。测试时需根据 EUT 的安装位置和用途选择合适的参数。

注入干扰期间，持续监测 EUT 的工作状态，记录是否出现数据错误、功能暂停、复位等异常情况。

4. 判定依据：若 EUT 在脉冲群干扰作用下，其性能未超出预设的性能判据（如无数据丢失、无功能中断），则合格；若出现不符合判据的情况，则不合格。
